周边传动刮吸泥机
159-6361-2666
诸城市宜隆环保科技有限公司
山东省诸城市龙都街道办事处
2014-10-29
198
信息详情
一、概述

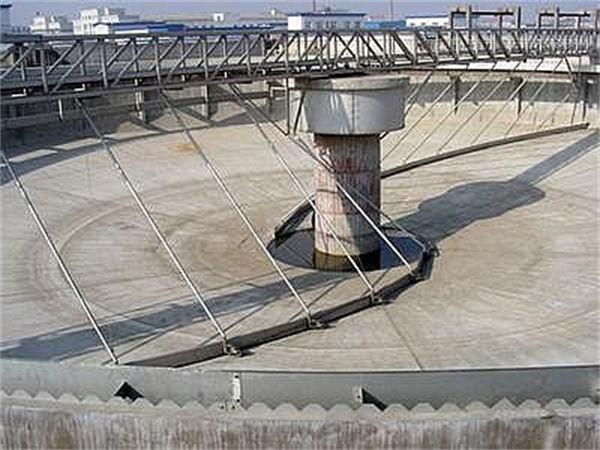

HLZX 型周边传动刮泥机是诸城市和利工贸有限公司结合国内外先进设备开发的优质产品，主要用于城市水厂、污水处理厂一次沉淀池及二次沉淀池，该产品系列范围由直径DN20m-DN35m多种规格，可满足不同处理量的沉淀池排除污泥用。 HLZX型周边传动刮泥机主要有中心旋转座、L型工作桥、刮臂刮板、导流筒、拦渣排渣装置等组成，工作时，污 水从中心支墩处经导流筒扩散后均匀流向池周，混合液中粗大的颗粒经沉淀 后在池底形成污泥层， 比重较经的浮于液面，工作桥在周边驱动机构的带动下沿中心支座作缓慢旋转，较支式刮臂依据重力带动刮板将污泥逐层由池周刮向中心集泥坑，通过池内水压将污泥排出池外，浮渣刮板沿导流筒将浮于液面的浮渣撇向池周的排渣斗内，通过自动冲洗机构将浮渣排出池外。 NG型周边传动浓缩机，主要用于钢厂、采矿、煤炭等尾水分离，一般池径大于20m，污泥比重大、沉降快且易板结的场合，刮泥负荷相对较大，传动机构一般需增加齿轮齿条，以保证足够的传递力矩，中心部位排泥一般需配套高压水使用，防止堵塞。一般不设浮渣刮集装置。 二、主要特点
1. 采用铰支式刮臂起到过载保护作用，且有效降低运行成本。 2. 工作桥正常采用架梁，重量轻。刚度好，且桥长可视工艺要求确定。 3. 对数螺旋型刮泥板，且底部没有滚轮，有效防止卡阻。 4. 整机刚性好，刮泥扭距大且可调定。 5. 功能可扩展为带自动提耙，能实现分沉刮集。 6. 多次结构改进，处理高效。 三、订货说明
1. 根据应用场合结合工艺要求合理选型，注明型号规格及池边深、池底坡度等参数，不注明表示按表值半桥订货。 2. 中心稳流筒、浮渣挡板（障板）、浮渣刮集装置、渣斗（含出渣管），出水槽（非混凝土）、电控箱、轨道及其附件（指非橡胶轮。NG型除外）及所用预埋件应另外订货。 3. 材料有水下不锈钢（304）、工作桥（铝合金、不锈钢）、走道板（不锈钢、玻璃钢）障板和堰板（不锈钢、玻璃钢）和稳流筒（不锈钢、玻璃钢）可选择，不注明材质和防腐要求，表示按碳钢和普通防腐订货。 4. 减速机（进口，国产）有轴装式和卧式摆线二种形式供选择，不注明表示按卧式国产摆线或行星订货。 5. 所有设备许用力矩值对应额定功率与转速，任何功能扩展均需另外订货（例:耙臂数量增多、自动提耙、出水清洁刷等）。 6. 不同的池底坡度，池深或其它池形结构等应提出要求，另索资料，商量订货。 四、技术参数 型号 | 池径D(m) | 池边深H(m) | 池底坡度 | 刮泥机工作线速度(m/min) | 电机功率(KW) | 设备重量(kg) |
HLZX -20 | 20 | 3-5 | 1:10 | 2.4 | 0.55 | 8000 |
HLZX -25 | 25 | 3-5 | 1:10 | 2.4 | 0.55 | 9000 |
HLZX -30 | 30 | 3-5 | 1:10 | 2.4 | 0.55 | 12000 |
HLZX -35 | 35 | 3-5 | 1:10 | 2.4 | 0.55 | 13000 |
